Introdução: O Mito da Garantia do ACM como garantia da fachada
O mercado brasileiro de arquitetura e construção civil consolidou um hábito comercial perigoso: especificar o Revestimento de Alumínio Composto (ACM) baseando-se, quase que exclusivamente, na garantia de durabilidade da pintura (principalmente a PVDF) oferecida pelos fabricantes de ACM. Cria-se, com isso, uma falsa sensação de segurança técnica e jurídica. Afinal, de que adianta uma chapa cuja integridade estética da pintura foi projetada para resistir por mais de duas décadas se o sistema de fixação falha, os fixadores sofrem fadiga precoce ou a subestrutura colapsa diante das pressões de vento locais?

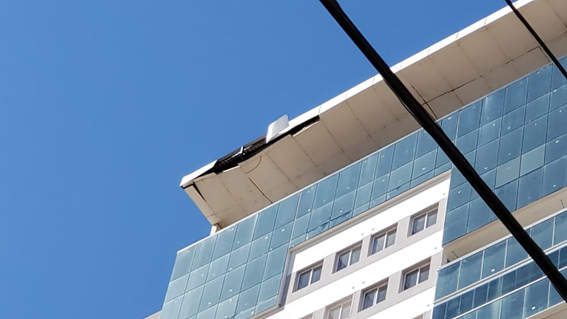

ACM da fachada de prédio é arrancado durante ventania em 2019 — Foto: Divulgação G1
É fundamental que o setor compreenda uma premissa básica da engenharia de fachadas: a garantia da chapa isolada não representa, sob hipótese alguma, a garantia de desempenho da fachada como um todo.
O Erro da Análise Isolada e as Variáveis de um País Continental
Frequentemente, construtoras e escritórios de arquitetura buscam informações sobre a resistência mecânica do ACM de forma isolada. Ao cometer esse equívoco, não levam em consideração variáveis cruciais como o sistema construtivo adotado (sistemas de encaixe rápido, juntas secas, bandejadas vedadas ou módulos colados), os elementos fixadores, o dimensionamento da subestrutura de alumínio, a paginação dos painéis e as condições específicas da obra.
O Brasil é um país de dimensões continentais, o que gera características e exigências dinâmicas muito distintas para cada projeto. A resistência de uma fachada é diretamente influenciada por fatores ambientais e topográficos locais, tais como:
- As Isopletas de Vento da Região: A velocidade básica do vento varia drasticamente a depender da coordenada geográfica do mapa brasileiro.
- Ventos Predominantes e Fatores de Rugosidade (Entorno): A presença de obstáculos ao redor da edificação (como outros prédios que barram o vento) ou o fato de ser uma torre isolada alteram completamente os esforços de sucção e sobrepressão nas extremidades da fachada.
- Topografia Local: O relevo do terreno onde a obra está implantada acelera ou dissipa as massas de ar, ditando a carga real que o revestimento suportará.
Ensaios de Laboratório vs. Reprodutibilidade Cega
Embora alguns laboratórios realizem testes específicos de sistemas, é válido destacar que esses ensaios são rigorosamente caracterizados pelas particularidades de fixação, subestrutura, paginação e propriedades mecânicas exatas do ACM que foi testado. Em outras palavras, os resultados obtidos em um ambiente controlado não servem como base para uma aplicabilidade genérica ou reproduzida em outra obra sem que se considerem todos os fatores contextuais e as variáveis locais aqui expostos. A transposição cega de um laudo de laboratório para outro canteiro de obras sem a devida análise de engenharia é um erro grave de especificação.
A Evolução do Mercado e a Engenharia Isenta de Conflitos
É justamente para sanar esse hiato que empresas especializadas no desenvolvimento de projetos de alta performance com ACM, como a Móduly Solutions, surgiram no mercado. No passado recente, o setor enfrentava duas situações crônicas: de um lado, profissionais que projetavam as fachadas e, por desconhecimento técnico especializado, negligenciavam os detalhes específicos de fixação, e subestrutura; de outro, a total ausência de referências normativas e detalhamentos claros para que as empresas de instalação pudessem seguir.
Nesse cenário, os projetos frequentemente acabavam sofrendo alterações informais em canteiro, motivadas por conflitos de interesse — onde o instalador simplificava o sistema construtivo por conta própria, visando unicamente obter maior rendimento e margem financeira na sua empreita, muitas vezes em detrimento da longevidade e segurança da obra. A engenharia de projeto dedicada e independente atua com isonomia, garantindo que o detalhamento técnico seja soberano e focado no desempenho sistêmico, blindando a edificação contra esse tipo de vulnerabilidade comercial.
Sistema Dry Click utiliza tubos da subestrutura que podem ser dimensionados previamente conforme as exigências técnicas da obra. Foto: Móduly Solutions
Rigor Normativo e a Prevenção de Manifestações Patológicas Ambientais
Para mitigar os riscos de falhas estruturais e manifestações patológicas, a especificação dos materiais deve ser rígida e pautada pelas normas vigentes. A começar pelo próprio ACM, que para aplicações em fachadas externas de alto desempenho deve, obrigatoriamente, possuir lâminas de alumínio com espessura de 0,50 mm cada, em estrita conformidade com as diretrizes da NBR 15446.
Além da espessura do alumínio e da composição de seu núcleo — que deve atender obrigatoriamente à IT-10 do Corpo de Bombeiros do Estado de São Paulo, garantindo a classificação mínima II-B de reação ao fogo —, a engenharia de conexões desponta como o ponto crítico onde muitas manifestações patológicas se originam. Os fixadores mecânicos utilizados no intertravamento do sistema devem ser rigorosamente de aço inoxidável de alta qualidade, elemento indispensável para mitigar os riscos de corrosão galvânica e oxidação generalizada. Esse cuidado deve ser elevado ao nível máximo em tipologias de fachadas ventiladas e em painéis com chapas perfuradas, sistemas nos quais o fluxo de ar e a umidade interna são contínuos. A atenção precisa ser redobrada em obras localizadas em regiões com forte presença de maresia ou em zonas de exploração de minérios, onde a atmosfera é agressiva e altamente propensa ao surgimento dessas manifestações patológicas.
Conclusão: A Engenharia de Detalhamento como Escudo Jurídico
O amadurecimento do mercado nacional de fachadas exige que o ACM deixe de ser tratado como um mero “fechamento estético” e passe a ser calculado como um elemento integrante de um conjunto estrutural. O projeto executivo defensivo e a consultoria específica atuam justamente nesse hiato, calculando a deflexão dos painéis, o espaçamento dos montantes da subestrutura e a capacidade de carga das ancoragens face à realidade física da obra.
Somente exigindo um Data Book de desempenho sistêmico completo, em detrimento de laudos isolados de fábrica ou de testes que não refletem a geometria real do projeto, é que projetistas, construtoras e instaladores conseguirão mitigar manifestações patológicas, garantindo fachadas seguras, duráveis e resguardadas de riscos civis e litígios futuros.

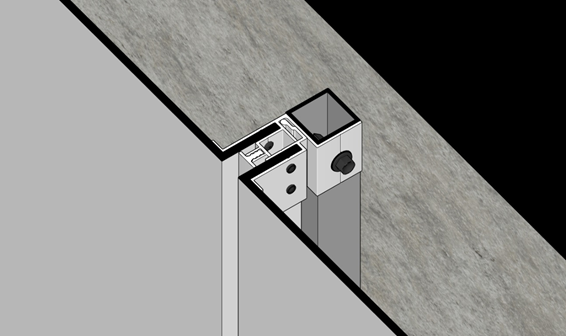

Detalhe específico em 3D de projeto de Consultoria de ACM. Foto: Móduly Solutions
*Por Johnny Vieira de Souza – Consultor de ACM e responsável pelo departamento de projetos da Projeto Alumínio.
